2016年10月1日,由阿拉伯聯合大公國承租美國除役的HSV-2迅捷號雙體高速運輸艦,遭葉門胡塞武裝叛軍(另稱青年黨)發射伊朗仿製中國C-802(YJ-8)的反艦飛彈擊中而爆炸焚毀。事後,美軍隨即增派勃克級神盾艦和兩棲登陸艦前往該海域巡弋,葉門武裝叛軍卻對美軍神盾艦發動了連續的反艦飛彈攻擊。

引述媒體報導,美艦啟動了NULKA主動誘餌系統,並發射多枚標準二型防空飛彈(SM-2)和進化型海麻雀飛彈(ESSM),誘騙或擊落這些反艦飛彈。數日後,在歐巴馬總統的授權下,美軍發射三枚戰斧巡弋飛彈摧毀武裝叛軍的雷達站基地,化解了一場危機。

2022030158407348

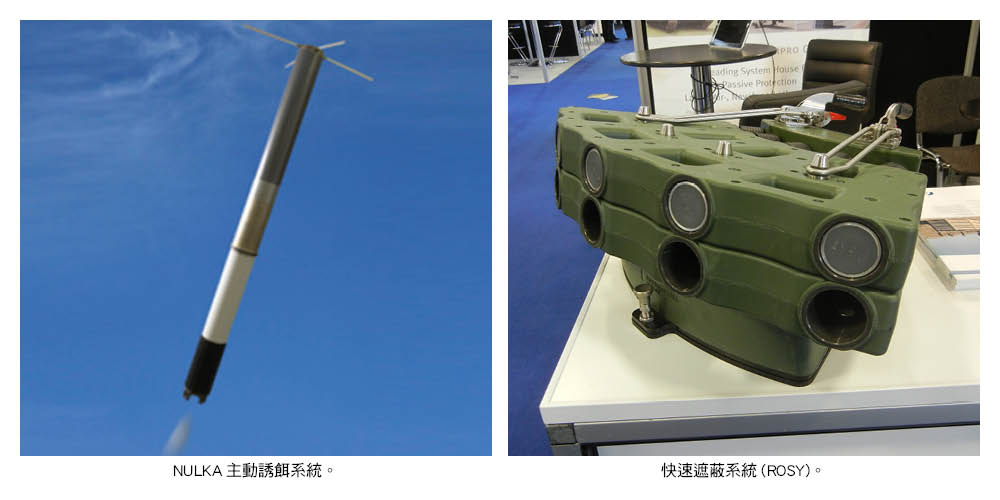

NULKA主動誘餌系統

1986年,澳洲和美國簽約合作開發NULKA離艦主動消耗式反制誘餌(off-board Active Expendable Decoy,AED)。主承包商是英國航太澳洲分公司(British Aerospace Systems Australia Ltd,BAE),美國洛馬公司(Lockheed Martin)為次承包商,美國航太噴射公司(Aerojet)提供火箭發動機。

NULKA具備電磁波發射器和火箭發動機,尺寸較一般干擾火箭長。由於滯空的需要,NULKA配備了電子控制脈衝火箭發動機和向量推力噴嘴(TVC),並由數位飛行控制處理單元(Digital Flight Control Unit)控制,發射後便自動操作。NULKA的電磁波發射器會投射模仿船艦的雷達回波,並按照預設參數來滯空飄移,藉以吸引敵方反艦飛彈的雷達尋標器。此外,NULKA能在強風和惡劣海象下操作。其最大優點,就是讓誘餌的電磁波發射源遠離船艦(至少數百公尺以外),以避開新型反艦飛彈的干擾歸向模式(HOJ),並投射多個不同位置的假目標回跡來避開單脈衝測角,讓現行的反反制技術無用武之地。(註)

2001年8月底NULKA正式於澳洲海軍服役,同年10月中通過戰評,2005年3月完成全戰備能力。2009年,澳洲6艘阿德萊德級和8艘紐澳軍團級巡防艦即配備了NULKA,量產中的侯巴特級(Hobart class)飛彈驅逐艦也配備NULKA。加拿大海軍有3艘艦艇配備NULKA。此外,美國海軍的提康德羅加級和勃克級神盾艦,經評估後。也配備了NULKA。

德國MASS & ROSY

2013年阿布達比海事防務展上,德國萊茵金屬集團展出多彈種多用途防禦系統(MASS)和快速遮蔽系統(ROSY)。上述二款被動防禦系統都採用40mm口徑煙霧彈,其釋放出的煙幕(據信為鋁鎂材料的毒性煙霧),號稱可以遮蔽各種波段的電磁波,也可以遮蔽肉眼觀察。

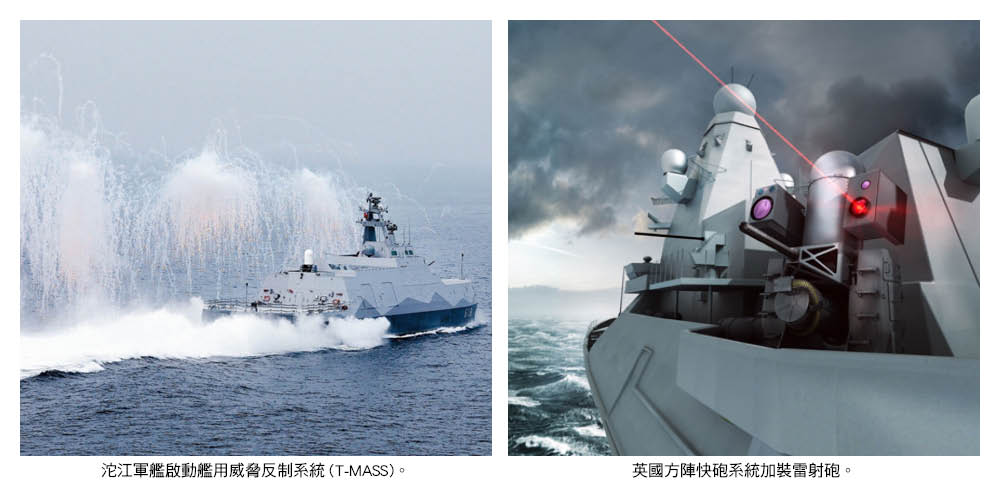

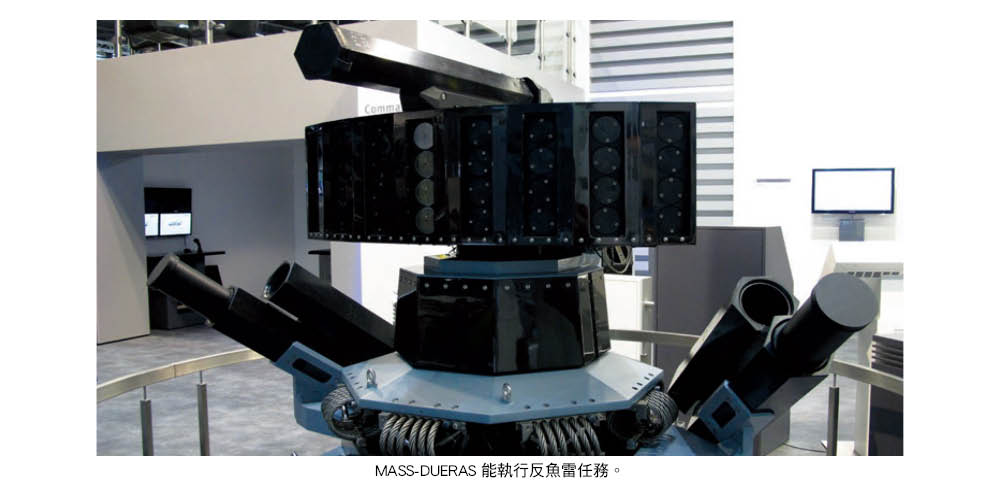

MASS和ROSY是對應不同大小的艦艇所設計。MASS尺寸體積和重量較大,並整合各種感測器。此外,其衍生型MASS-DUERAS能執行反魚雷任務,MASS-ISS則配備更先進的感測器零組件。據德國萊茵金屬集團介紹,自2002年問世之後,已有13個國家的25型艦艇配備MASS系統,2009年加拿大海軍訂購MASS-DUERAS用於升級護衛艦。而我海軍在本年度例行演習中,沱江軍艦啟動艦用威脅反制系統(T-MASS),也是類似的系統。

2022030158407350

ROSY的尺寸體積和重量較MASS小巧,手動安裝非常方便。ROSY-N用於輕型巡邏艇和硬式充氣艇(RHIB),ROSY-L則用於陸上設施和車輛。ROSY-N可在發現威脅後,手動發射並在0.4秒內產生80m × 20m面積大小的煙幕,射控系統並會根據航向、航速和風速等產生遮蔽的動態煙幕,以應付各種攻擊。秘魯海軍已為亞馬遜河區執行緝毒任務的氣墊船,配備ROSY-N。基本上,相較於前述的NULKA,MASS和ROSY被動防禦系統屬於低階版本,若反艦飛彈具備干擾歸向模式(HOJ)的反反制技術,則非常有可能被擊中。

2022030158407349

方陣快砲系統加裝雷射砲

英國方陣近迫武器系統(UK Phalanx Close-In Weapon System),泛用於美國海軍和20個以上盟國海軍的各級水面作戰艦艇上,是一種以反制飛彈為目的而開發的近迫武器系統,最早由通用動力公司(GE)波莫納廠製造,目前則由雷神公司製造。除了舊型Block 1A,新型Block 1B的20mm口徑砲管加重,以提供更穩定的射擊。此外,側面增設光電瞄準系統,以應付貼海的匿蹤目標。

由於雷射的發射成本低廉,美軍曾用方陣系統的砲座來開發雷射型近迫武器系統,直接以雷射摧毀空中或水面目標。2011年4月美國海軍利用保羅佛斯特號防衛系統測試艦(SDTS),在外海成功進行了海用高能雷射武器(Maritime Laser Demonstrator,MLD)的測試,這套整合於方陣系統砲座的雷射武器,成功摧毀了一艘距離1,600m外的迷你快艇。

此外,雷神公司本身也自費研發雷神雷射區域防衛系統(Raytheon Laser Area Defense System,LADS),同樣採用方陣系統的砲座,可部署在陣地防衛。受限於發射功率和距離,陣地防衛的雷射武器主要是摧毀小型無人機和迫擊砲彈。而英國則計畫研發方陣快砲系統加裝雷射砲,成為史上最複雜的方陣系統。

註:干擾歸向模式(HOJ)是指反艦飛彈可以判斷追蹤干擾煙霧、誘餌的主要發射來源-船艦的方向位置,藉以排除干擾而命中目標。目前瑞典飛機公司(SAAB)宣稱研發的RBS-15 MK3反艦飛彈具備此項反反制技術。

(作者係全球新武器大觀網版主)
