俄烏戰爭中,俄國黑海艦隊旗艦「莫斯科號」遭兩枚海王星反艦飛彈擊沉,震驚全球。其實,反艦飛彈常以極低高度貼海飛行,造成目標船艦雷達偵測困難,而錯失攔截的機會。過去,相關戰爭中也曾發生船艦遭反艦飛彈擊沉或擊傷,如英國海軍雪菲爾號和美國海軍史塔克號等,這也凸顯了近迫防禦武器系統(CIWS)的重要性。限於篇幅,本文僅介紹俄製產品。

20220301584051

AK-630近防砲

AK-630配備1門6管30公厘口徑旋轉機砲,射速3000發/分鐘,有效射程2.5公里。AK-630由船艦雷達導引,主要對付海面上的目標,而非空中或低飛的目標。先前,俄軍船艦在波斯灣執行護航任務時,常以步槍、重機槍、AK-630等對付海面上的索馬利亞海盜船隻。AK-630另有AK-630-2衍生型,採用2門6管30公厘口徑旋轉機砲,火力加倍。

20220301584053

不過,莫斯科號上僅配備AK-630,並未配備更先進的近迫防禦武器系統,這也是該艦遭海王星反艦飛彈擊沉的主因。目前,俄國海軍的新造船艦,均已換裝Kashtan-M。

Kashtan-M武器系統

Kashtan-M彈砲合一系統(北約代號CADS-N-1),專門對付次音速反艦飛彈和巡弋飛彈。Kashtan-M配備射控照明雷達、2門6管30公厘口徑旋轉機砲、8枚9M311K巢鼬短程防空飛彈等武裝。巢鼬為二階段(二節式)彈體,全長2公尺、彈徑15公分、全重30公斤、高爆破片彈頭重8公斤、固態燃料推進、有效射程1.5~8公里。巢鼬由指令(訊號)導引、半主動雷達導引或紅外線(IR)追熱導引,可同時追蹤多個目標。

Kashtan-M可有效攔截數十公尺至數公里外的海面飛行目標,或其他低空飛行目標。Kashtan-M可獨立作業,也可配合船艦雷達提供資料鏈作業。若和其他各國的機砲、飛彈系統相較,Kashtan-M防禦效能更為強大。(請參考附表)

20220301584054

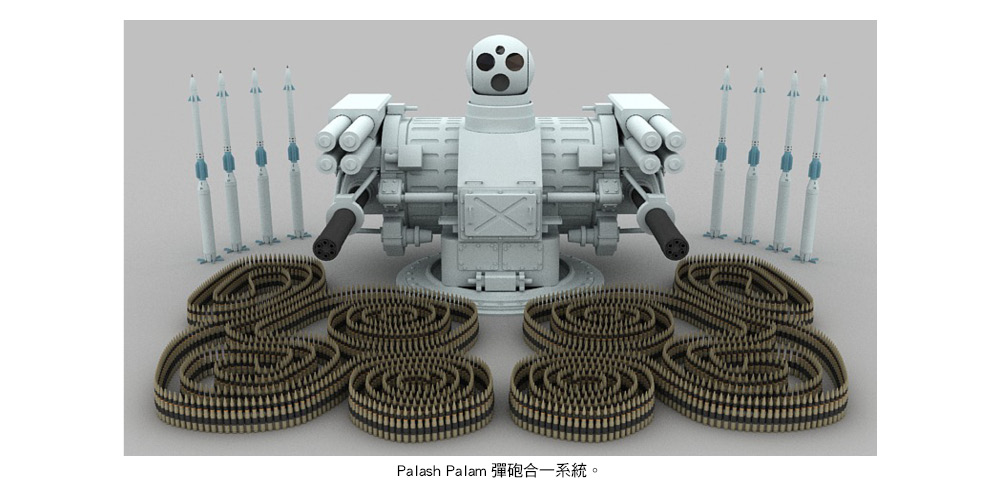

Palash Palam武器系統

Palash Palam彈砲合一系統,沿用Kashtan-M的武裝配備,但射控照明雷達改為紅外線(IR)偵測搜索的光電球裝置,以因應雷達截面積(RCS)微小的匿蹤目標。近來,由於挪威海軍打擊飛彈(NSM)和美國AGM-158C聯合空對面遙攻飛彈等產品,均屬匿蹤外型設計,可有效反制雷達偵測。因此,Palash Palam改用光電球裝置,可大幅提升對匿蹤飛彈的偵測性能,進而有效攔截。

20220301584052

Pantsir ME武器系統

2017年國際海事防務展(IMDS)上,俄國展出Pantsir ME彈砲合一系統。Pantsir ME換裝相陣雷達模組和紅外線(IR)偵測搜索裝置,可大幅提升對所有空中目標的偵測效果,進而有效攔截。

金剛石(Almaz)設計局首席執行官亞歷山大‧什利亞赫滕科(Alexander Shlyakhtenko)向塔斯社(TASS)表示,2018年開始進行地面測試,再來進行船艦測試。未來,Pantsir ME將取代Kashtan-M,為最新服役的產品。

TOR-M1/M2砲塔模組

TOR-M1配備垂射系統(VLS)和雷達系統,具備多目標接戰性能。TOR-M1砲塔後方C波段搜索雷達的最大搜索距離25公里,而砲塔前方K波段相陣雷達的最大追蹤距離也是25公里,可同時追蹤48個目標,鎖定10個目標。對於低空戰機、攻擊機、巡弋飛彈、空對地飛彈或聯合直攻彈藥(JDAM)等,均能有效攔截。TOR-M2的C波段搜索雷達由網狀改為平板型,並更新座艙內的雷達顯示器。

TOR-M1的垂射系統(VLS)是放在砲塔頂部中央,由於下方砲塔環可容納發射箱的長度,砲塔可以360度旋轉,方便前端的相陣雷達作業。TOR-M1可導引2枚飛彈攻擊1~2個空中目標,垂直發射系統以2個發射箱單元為主,各裝填4枚短程9M330型(北約代號SA-15 Gauntlet護手)飛彈,以乾燥空氣密封裝填。

9M330型飛彈採用冷發射(先彈出再點火)來縮短發射時間,以應付飽和攻擊。最大射程12公里,最大射高8公里、最大航速2.8馬赫,最大機動超過30G。9M330型採用主動雷達導引,高爆破片彈頭可以接近引爆摧毀目標,可擊落飛行速度在700公尺/秒以下、機動性10G的目標,單發命中率在70%以上。而後續9M331型改用主動雷達導引或紅外線(IR)導引,彈頭加重,攔截性能更佳。

俄烏戰爭時,俄羅斯巡邏艦直升機甲板放置TOR-M2砲塔模組,以強化防空性能。TOR-M2砲塔模組已配備雷達導引、射控系統和防空飛彈,可獨立作業,並不需要船艦雷達提供資料。因此,成為另類的近迫防禦武器系統。

(作者係全球新武器大觀網版主)
